Apa itu P&ID ?

Piping dan Instrumentation Diagram (P&ID) merupakan skema dari ,jalur pipa, equipment, instrumentasi, control system,dari suatu sistem proses yang terdapat di Oil Refinery, Chemical Plant, Paper Mill, Cement Plant, dll. Simbol-simbol yang terdapat dalam P&ID mewakili peralatan seperti actuator, sensor-sensor dan kontroler.

P&ID menjelaskan secara detail mengenai flow process (Diagram Alir), terkecuali parameter-parameter seperti temperatur, tekanan, dan besarnya arus tidak dapat dijelaskan dalam P&ID.  Alat-alat process seperti valve (katup), instrument,dan Saluran pipa diidentifikasikan dengan kode. Kode-kode tersebut berdasarkan ukuran, jenis cairan yang dialirkan, jenis sambungan pipa (Seperti dengan menggunakan Bolt atau Flang), dan keadaan Status Valve (Normally Close atau Normally Open).

Diagram P&ID pada suatu Process System

P&ID dapat digambarkan dengan tangan (gambar biasa diatas kertas) atau dengan menggunakan komputer. Software dalam membuat P&ID untuk PC atau Mac, antara lain dapat menggunakan Microsoft Visio (PC), Omni Grafle (Mac), atau menggunakan software yang didesain untuk P&ID yaitu Cadworx P&ID dari COADE.

Beberapa software P&ID ini tidak menunjukan ukuran aktual dan posisi dari peralatan-peralatan seperti sensor, valve, dan equipment, akan tetapi untuk menampilkan sebuah diagram hubungan dari suatu sistem process yang disimpan sebagai data elektronik dan dapat dilihat di PC. Software Cadworx P&ID dapat menyimpan Database dan menghasilkan Report equipment table list dari komponen-komponen / instrument yang terdapat dalam P&ID suatu process. Pada bagian berikutnya dari artikel ini kita akan membuat suatu P&ID dengan menggunakan software Cadworx P&ID.

Representasi dari Line Process pada P&ID

Line Symbol
Line Symbol digunakan untuk menggambarkan hubungan antara unit-unit yang berbeda dalam sistem yang dikontrol.  Tabel berikut di bawah ini merupakan Line Simbol yang pada umumnya sering digunakan.



Piping line merupakan proses utama dimana pipa mengalirkan bahan kimia yang diidentifikasikan dengan menggunakan kode. Simbol line lainnya menjelaskan bagaimana system terhubung antara satu proses dengan proses lainnya,serta signal yang digunakan dalam sistem instrumentasi, seperti electrical signal,pneumatic signal,data, dll.

Kode-kode yang terdapat pada Piping Line menunjukan  Diameter Pipa, Fluid Service, material, dan isolasi. Diameter pipa dalam Inch. Fluid service memberi keterangan jenis fluida yang dialirkan.  Material memberikan informasi mengenai bahan pembuat pipa.  Sebagai contoh CS untuk Carbon Steel atau stainless steel SS.

Pengunaan kode-kode pada Process Line sebagai contoh gambar 1, pada aliran pipa  no 39 menunjukan  pipa dengan diameter 4 Inch, dengan Fluid Service mengalirkan bahan kimia ‘N’, berbahan material CS (Carbon Steel) , dan tanpa insulasi (“No Insulation”)

Simbol untuk Valves

Simbol untuk Valves Actuator

Simbol untuk Fitting dan Representasi

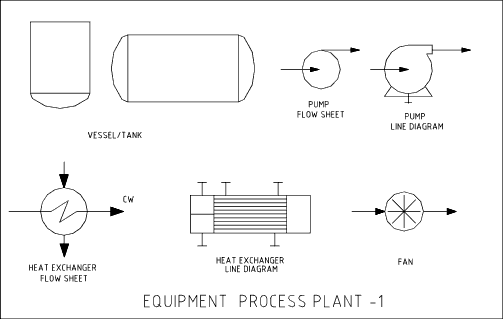

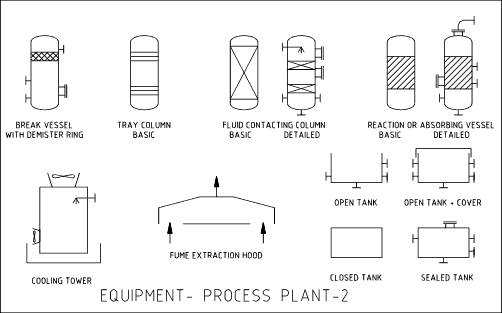

Simbol untuk Equipment

Instrumentation Symbol
Kode-kode Instrumentasi yang tertera di P&ID adalah sebagai berikut,  huruf pertama mengidentifikasikan parameter yang dikontrol, huruf selanjutnya mengidentifikasikan tipe perangkat control

Berdasarkan contoh diagram P&ID di atas, FT101, huruf pertama F mempunyai arti kode (berdasarkan kode ISA) yaitu Flow. Huruf kedua T mempunyai arti Transmitter,kode FT101 dapat diartikan sebagai Flow Transmitter,Lingkaran menunjukan FT101 terpasang (mounted) di Field Area, yang dihubungkan oleh electric signal (Garis putus-putus). Pada FIC101, berarti (Flow Indicator Controller), simbol berupa kotak dan lingkaran menunjukan FIC101, terletak di Shared Control / Shared Displays dan dapat diakses oleh operator

Huruf Pertama	Parameter yang dikontrol
A	Analysis
C	Conductivity
D	Density
E	Voltage
F	Flow Rate
I	Current
L	Level
M	Moisture(Humidity)
P	Pressure or Vacuum
T	Temperature
V	Viscosity

Huruf Selanjutnya	Tipe Peralatan Kontrol
A	Alarm
C	Controller
I	Indicator
T	Transmitter
V	Control Valve
E	Element
IC	Indicator Controller
FC	Ratio Controller
R	Recorder
HS	Hand Switch
HV	Hand Valve
Q	Totalizer
IQ	Indicating Totalizer
XV	Solenoid Valve
Y	Calculation
FY	Ratio Callculation
SL	Switch Low
SH	Switch High
AL	Alarm Low
ALL	Alarm Low Low
AH	Alarm High
AHH	Alarm High High

Berdasarkan ANSI/ISAs S5.1-1984 (R 1992) Instrumentation symbols and identification standard.

CADWORX P&ID
Software CADWorx P&ID, merupakan software yang khusus dirancang untuk keperluan pembuatan  Proses Instrumentasi Diagram (P&ID). Sebagai program berbasis AutoCAD, Software ini menggunakan teknologi terbaru dari Autodesk berupa objek (ObjectARX). Menu dan tools pada software ini  memudahkan dalam mengambarkan P&ID secara sistematis, sistem editing yang lebih efektif, membuat proses perancangan lebih cepat dengan tetap mempertahankan konsistensi, dan keakuratan data.

CADWorx P&ID support dengan program AutoCAD 2005 – 2008, dan semua produk Autodesk, meliputi produk Autodesk Mechanical Desktop (MDT), Arsitektur Desktop (ADT), Map 3D dan Land Desktop (LDD).

The next post akan saya update Software CADWORX  P&ID,

Mari belajar....
